使用All in one切換台製作混合課程和混合節目

iCAST 10NDI提供一個全新的現場影片製作平台，它結合了多樣化的操作介面，提高影片製作系統的兼容性與便利性，是一件集合導播機、錄影機和直播編碼器的創新型產品。iCAST 10NDI可搭配現場的雲台攝影機和實物攝影機的拍攝畫面，以及筆記型電腦的簡報畫面，展現多元的影像，助力您的演講更加引人入勝。內建直播編碼器和錄影機，透過簡單設定即可在多個平台直播影片，讓您的直播影片觸及更多觀眾。可同步錄製六路影片，賦予您更完整的影片素材以利後續剪輯。iCAST 10NDI適用於製作中、大型專 業演講、學術研討會、產品發表會和宗教影片直播，對於網紅直播主而言，亦不失為高性價比且易於操作的錄播解決方案。

iCAST 10NDI: 6 大功能

• 影像無縫切換

• 多聲道混音及影音同步校正

• 影像串流直播

• 多路影像錄影

• CG 字幕機

• 攝影機控制

多格式影像混合輸入
iCAST 10NDI 具備五路影像輸入介面，包括四路 HDMI 介面輸入，其中第一路連接接口亦可支援 SDI 介面輸入，以及一路 USB 3.0 介面輸入。iCAST 10NDI 可支援各式專業攝影機、筆記型電腦以及實物攝影機的影音訊號輸入，甚至可透過 RJ-45 介面實現解碼 IP 影音訊號，並且支援 RTMP、 SRT 協議。用戶可靈活應用多種的影音傳輸介面，再也無須為不同影音設備的介面相容性而煩惱。

雙模式 Multiview 監看預覽

iCAST 10NDI 提供了直覺的預覽輸出畫面，並提供傳統橫式，與新興流行的直式(行動裝置)觀看模式，透過模式的切換來預覽所有素材

主輸出 PGM 多樣式

除了主輸出全屏畫面之外，您也可以同步將原本的四個影像來源，即時透過網路串流轉發出去，所以一共有五種畫面安排，可以傳遞到世界上任何 一個角落，透過接收端解碼器、個人行動裝置、電腦等設備，零時差的參與您的活動。 除了製作現場的觀眾，我們同樣提供實體 HDMI 線路輸出的能力，可將輸 出畫面連接到電視、LCD/LED 電視牆等。

Side by Side

POP

串流輸出
支援串流至多個平台進行直播。iCAST 10NDI 可穩定同時直播串流至多個平台，無需準備多台直播設備，只需一台 iCAST 10NDI 即可達到。iCAST 10NDI 支援 NDI 輸入及輸出，NDI®|HX 擁有廣播等級低延遲的影線傳輸功能，也給您另一個選擇。

解碼多達3路的NDI 影音訊號

一根帶以太網路線的 NDI® | HX 技術
無需多條網路線和復雜的設定。 單線概念可幫助您僅通過一根以太網路線解碼影像和聲音以進行實時影音切換。
NDI® 是 Newtek, Inc. 的註冊商標。

適合社群媒體的豎屏直播
直播影片當中，有 50% 透過智慧型手機觀看，而 94% 的手機用戶，採直立抓握方式來看影片。iCAST10NDI 提供豎屏直 播功能，簡單設定即能產出直式影片直播。

自動擷取畫面中央部分後，豎屏直播輸出

將攝影機 90 度倒臥拍攝，再透過旋轉為豎屏直播輸出

iCAST10NDI 支援 SRT串流協議，可以處理不穩定網路下數據包遺失的問題。
直播時常發生網速不足造成直播影片延遲、殘影等。iCAST10NDI 支援 SRT 串流協議，可以處理不穩定網路下數據包遺失的問題。傳統上有時使用 RTMP 造成觀看不順利的直播，SRT 就是解決方案。
什麼是 SRT?

結合 dvCloud，精彩直播工作
dvCloud 是 Datavideo 自主研發的專業串流直播平台。付費登錄後，您可在 dvCloud 創建 並管理所有的直播頻道。無限時間長度，可依需求將影片串流直播影像同時到 25 個平台中。 更棒的是，您可以同時自動將影像錄製留存於雲端空間，便於下載或備份。iCAST10NDI 結合 SRT 串流協議和 dvCloud，架構一個低延遲、安全可靠穩定的 SRT 直播工作流程。

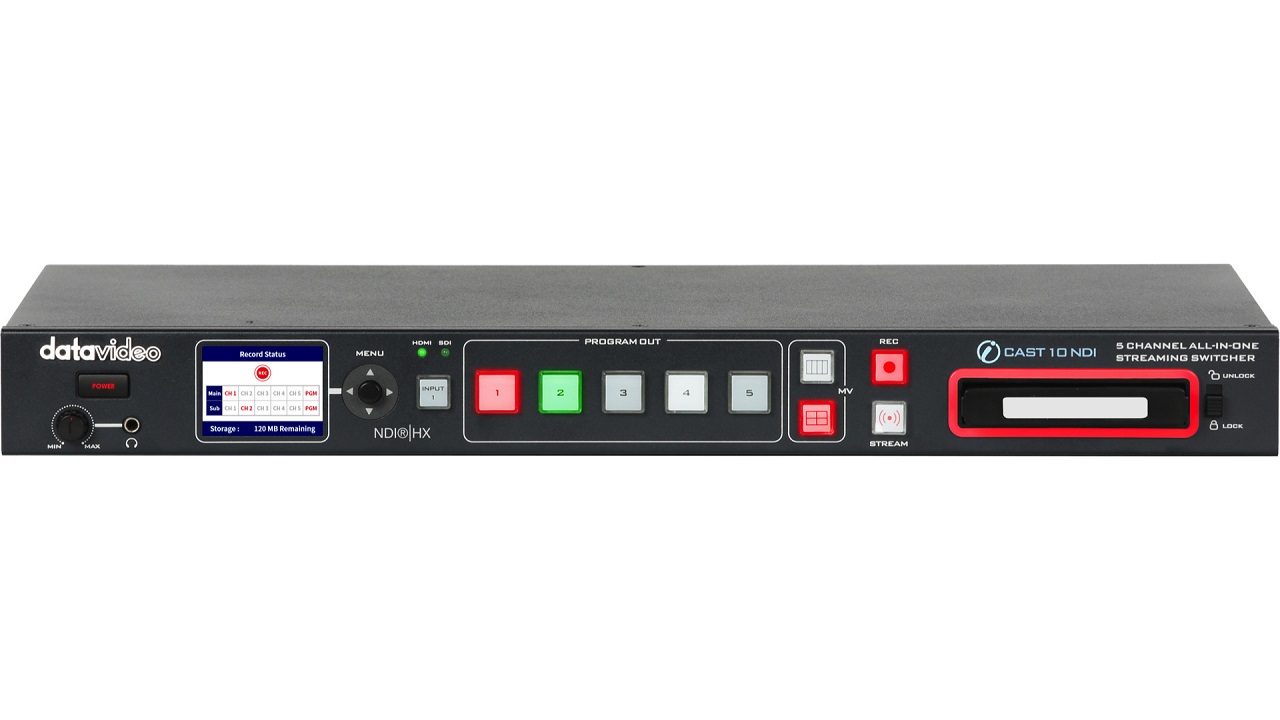

錄影：易讀的燈號辨識
流線型邊框設計，讓錄影狀況可以輕鬆易見.紅燈 ( 錄製中 )，綠燈 (Standby).同時 iCAST 10 擁有 2”LCD 狀態顯示螢幕，讓所有錄影狀態一目了然。

多訊號同步錄影 ISO Record
可將五組輸入、以及 PGM 輸出共六組訊號，同步的錄製起來，作為完整的備份錄影，錄影素材後續可供 後製剪輯、視覺特效使用，亦可作為數據備份保存於近線備援儲存系統，或歸檔至檔案伺服器。

以 H.264 影像編碼，錄製 HD 影像備份
內建專業級錄影機，以 H.264 影像編碼錄製備份，並 可調整錄製解析度、幀率、 影像位元率等細部參數。

錄影解析度
最高可支援至 Full HD 1080P50/60 的絕佳錄影品質，錄影檔案容量精巧，適合大量長時間錄製備份使用，在高度壓縮下也可保留亮麗的影像細節，及高還原度的色彩資訊

多聲道混音及影音同步校正
除了各式影像來源所附帶的聲音，我們也提供了各式外部音源的輸入，除了麥克風常見的 XLR 接頭，音效播放器的 RCA 端子，也別忘了時下流行的 Web Audio，另外就算是專業音效工程的混音輸入也難不倒它，同時 iCAST 10NDI 也支援 AES/EBU 規格切換，相容各國既有的音訊工程系統，確保音量忽大忽小及語音不同步的問題不再發生。

豐富的音源輸入輸出接口
擁有 XLR 接口.雙聲道 RCA 連接孔輸入類比聲音，3.5mm 輸出連接孔供設備監聽聲音。

聲音延遲功能
iCAST 10NDI 內建個別來源的聲音延遲功能，且多聲音來源可獨立更改不同聲音的延遲參數，解決聲音與影像來自不同設備的不同步現象。

字幕系統
iCAST 10NDI 靈活的讓您輸入節目所需要的字幕元素，例如LOGO、標題、文字和圖像。 您可以將課程章節文字或工作流程圖圖像添加到您的影像中。

為您的節目客製和自製實時字幕
使用 News CG 逐行輸入字幕來轉錄音頻，然後只需點擊鍵盤上的空白鍵即可實時播放字幕。

調整大小、位置、顏色和邊框
亮點想要的資訊傳達給觀眾。 使用News 新聞字幕的功能，您只需點擊鍵盤上的空白鍵即可實時播放字幕。

多元控制
iCAST 10NDI 支援多種控制方式，可經由 DVIP、RS-232、Web UI、與正面 LCD 五向控制鍵等四種方式來進行設備操作。DVIP 為 Datavideo 研發的多重控制協議，可整合支援 DVIP 的攝影機、導播機、錄影機等各式週邊設備，串聯成一個生態完整的多元製 播環境，而 iCAST 10NDI 可透過 DVIP 連接 TPC-700 圖像化的功能介面，實現更直覺便利的觸控操作體驗。

Web UI 和觸控面板控制器模式
TPC-700 觸控面板控制器安裝了 iCAST 10NDI 的應用程式，內含多種常用的操控設定。靈敏的觸控面板， 輕觸觸控螢幕，即可輕鬆選擇不同 的預設控制模式，操控簡單 一鍵完成。

Web UI 控制模式

TPC-700觸控面板控制器模式

產品系統圖

5 通道直播切換台
型號
iCAST 10NDI
影像系統
HD & SD
影像格式
Input:
1080p60/59.94/50,
1080p30/29.97/25/24/23.98
1080i60/59.94/50
720p60/59.94/50
480i59.94, 576i50

Output:
1080p60/59.94/50→1080p60/59.94/50
1080p30/29.97/25/24/23.98→1080p30/29.97/25/24/23.98
1080i60/59.94/50→1080p30/29.97/25
720p60/59.94/50→720p60/59.94/50
480i59.94, 576i50→480p29.97, 576p25
(not supporting interlace)
輸入設定
N/A

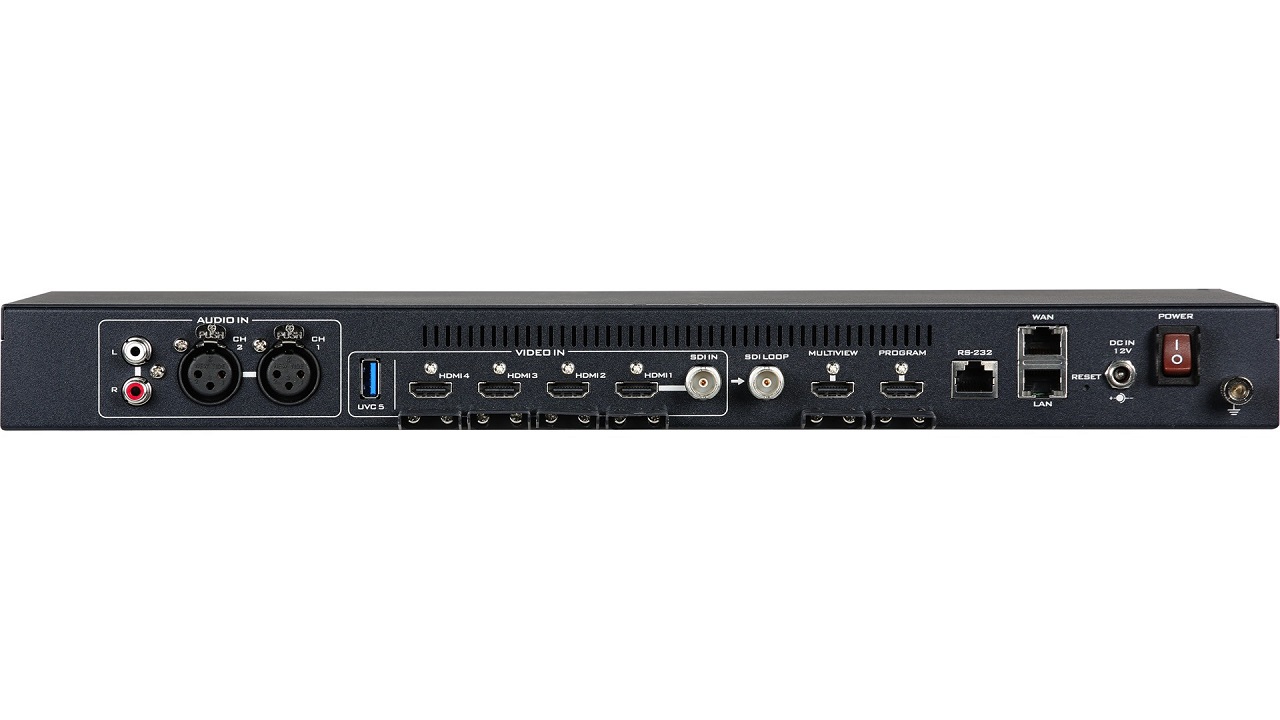

影像輸入
3G/HD/SD-SDI x1 (BNC 75 ohm)
HDMI 1.4 x4
(Channel 1 as SDI/HDMI selectable)
USB 3.0 x1
相容HD/SD
Yes
電腦連結
4 via HDMI
影像輸出
3G/HD/SD-SDI loop-through x1
HDMI 1.4 x1 (PGM)
HDMI 1.4 x1 (Multiview)
RJ-45 female x2 (10/100/1000M Ethernet) (LAN & WAN)
下轉輸出
1080p output
多分割監看
HDMI x1
聲音輸入
XLR Balanced audio x2
RCA Unbalanced audio x 1 pair
SDI embedded audio
HDMI embedded audio
IP Audio (RTSP AAC-ADTS, PCM)
(External and embedded audio mixable)
聲音輸出
3.5mm x1 (headphone, PGM audio monitoring)
聲音延遲
Each channel delay time: 0-3000ms
影像去背
N/A
字幕機
Web GUI
USK
N/A
DSK
N/A
子母畫面
Yes (PGM)
LOGO顯示
Yes
圖片顯示
N/A
特效
Cut
過場預覽
N/A
同步訊號輸入/出
N/A
Tally輸出
N/A
電腦控制
Web UI for system configuration and control
Serial Port Control: RS-232 (RJ-45)
Camera Control
N/A
混音器
Yes
Storage
SATA (6Gb/s)
Recording File System
FAT, NTFS, exFAT
Recording File Format
MP4
Video Encode
H.264
Audio Encode
AAC-LC
Sample rate: 48KHz, 16bit
AAC-LC
Sample rate: 48KHz, 16bit
Configurable bit rate: 128K or 256K or 384K
Streaming Protocol
l DHCP client
l TS over UDP (unicast & multicast)
l RTSP over HTTP/TCP/UDP
l RTMP (Publish)/RTMPS
l HLS
l SRT Caller and Listener
l Web RTC (encode/decode)
l NDI | Hx
Firmware Update
Web UI (network)
特別功能
Vertical video: crop or rotate
Vertical video Multiview
外型
1RU rack-mount mainframe
尺寸
440 x 284 x 44mm
重量
2.9 kg
電源
DC 12V 24W
操作溫度
0~40 °C
附件
1 x iCast 10NDI main unit
1 x DC 12V Power Adaptor
2 x 1U Rack Mount Ear
6 x M4 Screws for Rack Mount Ear
1 x 2.5” Removable HDD/SSD Enclosure
4 x Screws for 2.5 Removable HDD/SSD Enclosure
1 x Blank Label
1 x SATA to USB 3.0 Cable
